Aruba CX 4100i スイッチ・シリーズ

この堅牢なイーサネット・アクセス・スイッチ・シリーズは、エンタープライズ・ネットワークを要件の厳しい過酷な環境に拡張可能です。

Aruba CX 4100i Data Sheet

営業担当窓口

その他の製品

機能
仕様
関連製品
関連リソース

堅牢なアクセス・スイッチ

CX 4100i は、要件の厳しい環境における IoT、アクセス・ポイント、ユーザー・デバイスの接続に最適です。

産業空間に対応

過酷な環境での接続には、オペレーション上の課題がつきものです。完全管理可能で、用途の広い DIN レールおよび 24 ポート 1U イーサネット・モデルなら、NEMA エンクロージャ、倉庫、屋外施設で使用でき、-40°C～70°C といった幅広い温度範囲に対応しています。

詳細はこちら

常時稼働のパフォーマンス

高速 10GbE アップリンクに対応し、要求の厳しい、高電力を消費する、IoT デバイス向けに常時稼働 30W および 60W PoE を組み合わせた、堅牢な CX 4100i シリーズで、室内空間以外の環境にもエンタープライズクラスのスイッチングを提供します。

高出力 PoE について読む

IoT およびユーザー向けの自動セキュリティ

ポリシー管理とリアルタイムの自動化を組み合わせることで、IT、ユーザー、あらゆる場所で、IoT の一貫性を保ちながらセグメンテーションと適用の決定を下します。

Aruba 動的セグメンテーションの詳細はこちら

シンプルな管理と導入

データセンターへのアクセスから一貫したオペレーター・エクスペリエンスを提供する、単一のスイッチ OS に基づいた CX 4100i は、使いやすい Web GUI、CLI、Aruba NetEdit、またはオフィスや倉庫などのエンタープライズ・ネットワーク全体で単一画面から管理できる Aruba Central で迅速に導入・管理できます。

Aruba の統合インフラストラクチャの詳細はこちら

シンプル、セキュア、高速な堅牢イーサネット・ソリューション

これらの堅牢なアクセス・スイッチは、お客様が必要とするパフォーマンス、セキュリティ、およびシンプルさを提供し、駐車場、倉庫、産業空間に最適です。

エンタープライズクラスのイーサネットレイヤー 2 接続

この高パフォーマンスのレイヤー 2 スイッチは、ACL、強力な QoS、スタティック・ルーティング、IPv6 に対応し、施設のデバイスへの給電も可能です。

堅牢な保護

堅牢な保護により変電所での使用に対応、鉄道分野での継続的な振動、衝撃、電気に対する高度耐性。

コンパクトかつパワフル

コンパクトな 12 ポート DIN レール・マウントおよび 24 ポート 1U ラック・マウントモデルでさまざまな導入に対応。両モデルとも高速 1/10GbE アップリンクに対応。

高出力 PoE

Class 6 PoE (60W) および Class 4 PoE (30W) を組み合わせることにより、IoT、アクセス・ポイント、ユーザー・デバイスへの柔軟な給電が可能になります。

幅広い温度範囲に対応

一般的な室内空間にとどまらず、-40°C～70°C の動作温度の環境で有線ネットワークを構築。

管理の柔軟性

完全にプログラミング可能な CX 4100i シリーズでは、Aruba Central (近日対応)、CLI、スイッチ Web GUI、Aruba NetEdit、AOS-CX オペレーティング・システムと REST API によるプログラマビリティなど、さまざまな管理方法を選択できます。

Aruba CX 4100i スイッチ・シリーズの詳細と仕様

Aruba CX 4100i 12 ポート 1GbE (8 ポート Class 4 PoE および 4 ポート Class 6 PoE) 2 ポート SFP+ DIN マウント・スイッチ

Aruba CX 4100i 24 ポート 1GbE (20 ポート Class 4 PoE および 4 ポート Class 6 PoE) 4 ポート SFP+ スイッチ

Aruba CX 4100i 12 ポート 1GbE (8 ポート Class 4 PoE および 4 ポート Class 6 PoE) 2 ポート SFP+ DIN マウント・スイッチ

Aruba CX 4100i 24 ポート 1GbE (20 ポート Class 4 PoE および 4 ポート Class 6 PoE) 4 ポート SFP+ スイッチ

仕様

パフォーマンス
システム・スイッチング容量: 最大 128 Gbps システム・スループット容量：最大95Mpps

モデル
Aruba CX 4100i 12 ポート 1GbE (8 ポート Class 4 PoE および 4 ポート Class 6 PoE) 2 ポート SFP+ DIN マウント・スイッチポートあたり最大 60W をサポートする 100M/1G BaseT Class 6 PoE ポート x4 ポートあたり最大 30W をサポートする 100M/1G BaseT Class 4 PoE ポート x8 1/10G SFP ポート x2 現場で交換可能な産業用 DIN レール電源 (JL819A、JL820A、JL821A) ファンレス最大 360W PoE 電力 (PSU および環境温度に応じる) 寸法: (高) 160 mm x (幅) 113 mm x (奥) 162.9 mm (173.5 mm、DIN レール・ブラケット使用) 重量: 3.84 kg Aruba CX 4100i 24 ポート 1GbE (20 ポート Class 4 PoE および 4 ポート Class 6 PoE) 4 ポート SFP+ スイッチポートあたり最大 60W をサポートする 100M/1G BaseT Class 6 PoE ポート x4 ポートあたり最大 30W をサポートする 100M/1G BaseT Class 4 PoE ポート x20 1/10G SFP ポート x4 内部 (固定) 電源 (300W) ファンレス 240W PoE 電力 (ディレーティングなし) 寸法：(高) 44 mm×(幅) 444.5 mm×(奥) 304 mm (1.73" x 17.5" x 12.0") 重量: 6.50 kg

モデル

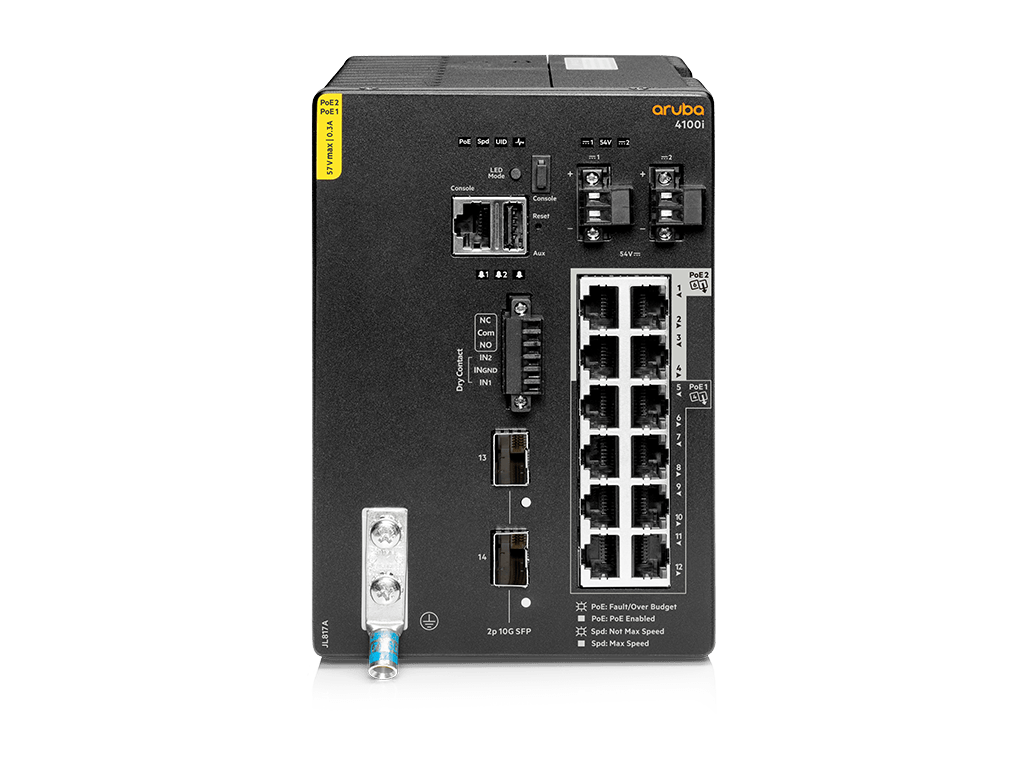

Aruba CX 4100i 12 ポート 1GbE (8 ポート Class 4 PoE および 4 ポート Class 6 PoE) 2 ポート SFP+ DIN マウント・スイッチ
- ポートあたり最大 60W をサポートする 100M/1G BaseT Class 6 PoE ポート x4
- ポートあたり最大 30W をサポートする 100M/1G BaseT Class 4 PoE ポート x8
- 1/10G SFP ポート x2
- 現場で交換可能な産業用 DIN レール電源 (JL819A、JL820A、JL821A)
- ファンレス
- 最大 360W PoE 電力 (PSU および環境温度に応じる)
- 寸法: (高) 160 mm x (幅) 113 mm x (奥) 162.9 mm (173.5 mm、DIN レール・ブラケット使用)
- 重量: 3.84 kg

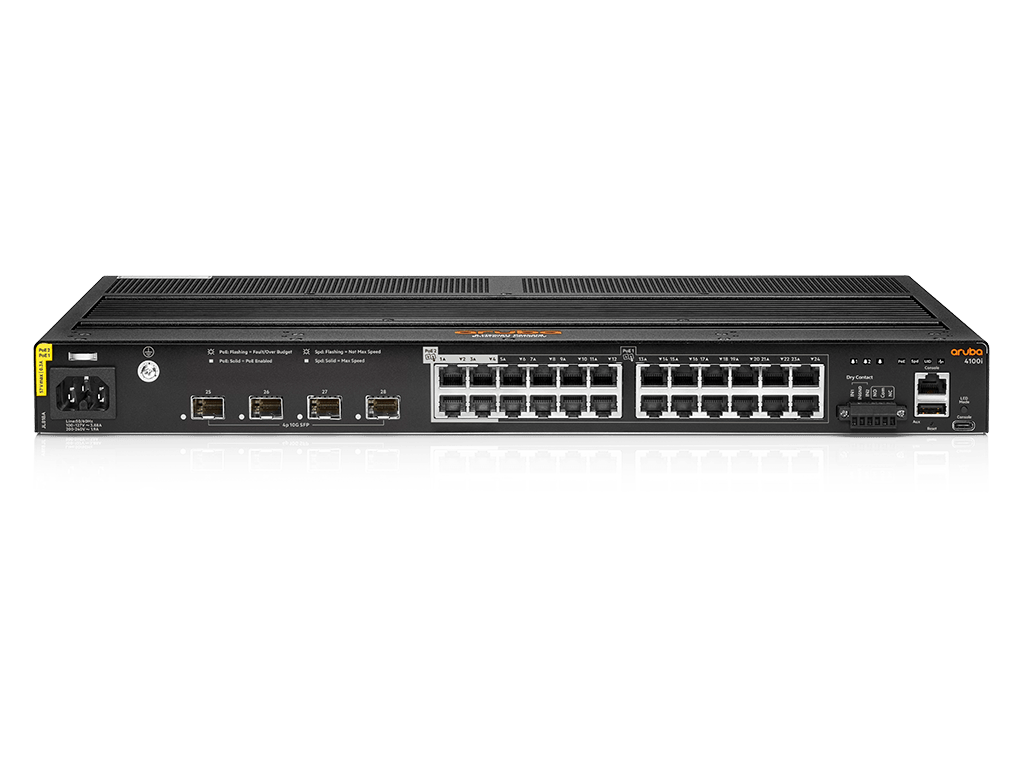

Aruba CX 4100i 24 ポート 1GbE (20 ポート Class 4 PoE および 4 ポート Class 6 PoE) 4 ポート SFP+ スイッチ
- ポートあたり最大 60W をサポートする 100M/1G BaseT Class 6 PoE ポート x4
- ポートあたり最大 30W をサポートする 100M/1G BaseT Class 4 PoE ポート x20
- 1/10G SFP ポート x4
- 内部 (固定) 電源 (300W)
- ファンレス
- 240W PoE 電力 (ディレーティングなし)
- 寸法：(高) 44 mm×(幅) 444.5 mm×(奥) 304 mm (1.73" x 17.5" x 12.0")
- 重量: 6.50 kg

外部電源 (12 ポート DIN レールモデル用)
Aruba CX 4000i POE 54VDC 240W 100-240VAC DIN 電源 (JL819A) – AC PSU (最大 180W PoE) Aruba CX 4000i POE 54VDC 480W 100-240VAC DIN 電源 (JL820A) – AC PSU (最大 360W PoE) Aruba CX 4000i POE 54VDC 240W 12-48VDC DIN 電源 (JL821A) – DC PSU (最大 180W PoE) 注: 詳細については、データシートの外部電源の仕様表をご覧ください。

外部電源 (12 ポート DIN レールモデル用)

Aruba CX 4000i POE 54VDC 240W 100-240VAC DIN 電源 (JL819A) – AC PSU (最大 180W PoE)
Aruba CX 4000i POE 54VDC 480W 100-240VAC DIN 電源 (JL820A) – AC PSU (最大 360W PoE)
Aruba CX 4000i POE 54VDC 240W 12-48VDC DIN 電源 (JL821A) – DC PSU (最大 180W PoE)

注: 詳細については、データシートの外部電源の仕様表をご覧ください。

産業用トランシーバー^*
Aruba 1G I-Tmp SFP LC SX 500m MMF トランシーバー (JL780A) Aruba 1G I-Tmp SFP LC LX 10km SMF トランシーバー (JL781A) Aruba 10G I-Tmp SFP+ LC SR 300m MMF トランシーバー (JL782A) Aruba 10G I-Tmp SFP+ LC LR 10km SMF トランシーバー (JL783A) ^*-40°C ～ 70°C の広範な温度範囲に必要。

産業用トランシーバー^*

Aruba 1G I-Tmp SFP LC SX 500m MMF トランシーバー (JL780A)
Aruba 1G I-Tmp SFP LC LX 10km SMF トランシーバー (JL781A)
Aruba 10G I-Tmp SFP+ LC SR 300m MMF トランシーバー (JL782A)
Aruba 10G I-Tmp SFP+ LC LR 10km SMF トランシーバー (JL783A)

^*-40°C ～ 70°C の広範な温度範囲に必要。

管理ポート
USB-Cコンソール・ポート x1 RJ コンソール x1 USB Type Aホスト・ポート x1 アラーム・ソケット x1

取り付け
DIN レール・モデルは、付属のブラケットによる DIN レールの取り付けをサポートオプションのアクセサリ: EIA 規格 19 インチ Telco ラックまたはその他の機器キャビネット用 DIN レール・ブラケット - Aruba DIN レール 3RU 19 インチラック・マウント・キット (JL822A) (別売) オプションのアクセサリ: Aruba X414 1U ユニバーサル 4 ポスト・ラック取り付けキット (J9583B) (別売)

取り付け

DIN レール・モデルは、付属のブラケットによる DIN レールの取り付けをサポート
オプションのアクセサリ: EIA 規格 19 インチ Telco ラックまたはその他の機器キャビネット用 DIN レール・ブラケット - Aruba DIN レール 3RU 19 インチラック・マウント・キット (JL822A) (別売)
オプションのアクセサリ: Aruba X414 1U ユニバーサル 4 ポスト・ラック取り付けキット (J9583B) (別売)

坡
JL817A: 外部 PSU を使用した最大 360W PoE (温度および PSU に応じる)。Class 6 ポート x4、Class 4 ポート x8 JL818A: 240W PoE 電力 (ディレーティングなし)。Class 6 ポート x4、Class 4 ポート x20

環境仕様
動作温度: -40°C ～ 60°C、0m/s (-40°F ～ 140°F、0 LFM)、-40°C ～ 70°C、0.2m/s (-40°F ～ 158°F、40 LFM)、-34°C ～ 75°C、1m/s (-29.2°F ～ 167°F、200 LFM) 動作相対湿度: 5% ～ 95% (結露なきこと) 非動作保管相対湿度: 5% ～ 95% (結露なきこと) 動作時最大高度: 最大 4.2 km (13,800 feet) 非動作時最大高度: 最大 4.6 km (15,000 feet)

環境仕様

動作温度: -40°C ～ 60°C、0m/s (-40°F ～ 140°F、0 LFM)、-40°C ～ 70°C、0.2m/s (-40°F ～ 158°F、40 LFM)、-34°C ～ 75°C、1m/s (-29.2°F ～ 167°F、200 LFM)
動作相対湿度: 5% ～ 95% (結露なきこと)
非動作保管相対湿度: 5% ～ 95% (結露なきこと)
動作時最大高度: 最大 4.2 km (13,800 feet)
非動作時最大高度: 最大 4.6 km (15,000 feet)

電気特性
周波数の範囲 (JL818A): 50～60 Hz AC 電圧 (JL818A): 100～240 ボルト最大電流の範囲 (JL818A): 3.9A～1.9A (240W PoE) JL817A: 外部 PSU に応じる (製品データシートの外部電源の表をご覧ください)

電気特性

周波数の範囲 (JL818A): 50～60 Hz
AC 電圧 (JL818A): 100～240 ボルト
最大電流の範囲 (JL818A): 3.9A～1.9A (240W PoE)
JL817A: 外部 PSU に応じる (製品データシートの外部電源の表をご覧ください)

安全規格
欧州 EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 EN 62368-1、Ed.2:2014 北米 UL 62368-1、第 2 版 CAN/CSA C22.2 No. 62368-1-14 全世界 IEC 60950-1:2005 Ed.2 + Am 1:2009 + A2:2013 IEC 62368-1:2014 EN/IEC 60825-1:2014 Class 1 UL/IEC 61010-2-201 GB 4943.1:2011 CNS 14336-1 K 60950 - 1
